液压机检测技术综述

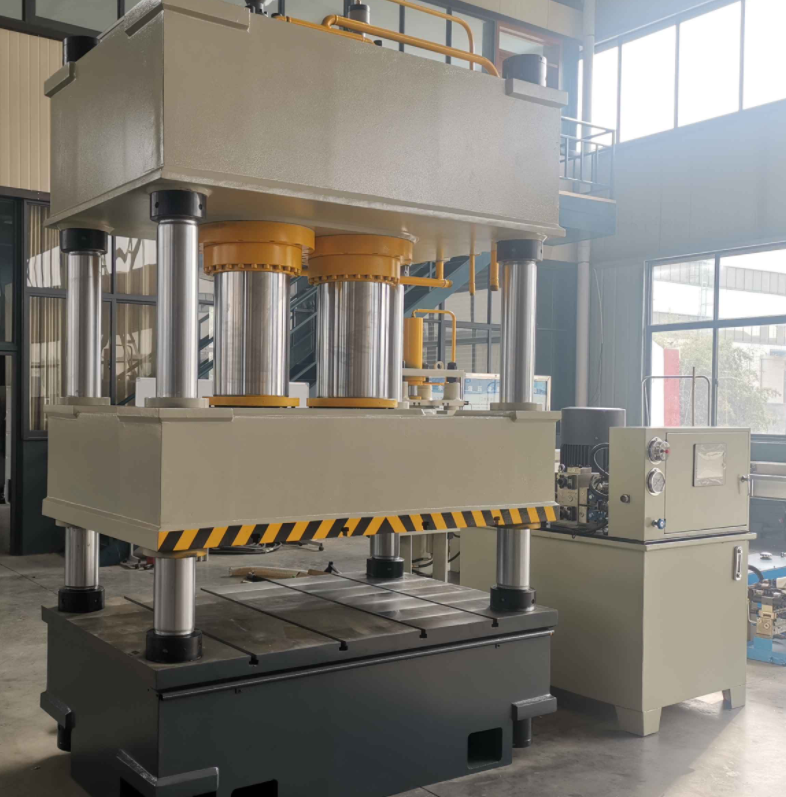

液压机作为关键工业装备，广泛应用于金属成型、塑料制品、粉末冶金等领域。其性能与安全性直接关系到产品质量与生产安全。系统化的检测是确保液压机满足设计指标与使用要求的必要手段。本文旨在系统阐述液压机的检测项目、范围、标准及仪器，为设备验收、定期检定与状态监控提供技术参考。

一、 检测项目与方法原理

液压机的检测涵盖静态性能、动态性能、安全性能及关键元部件状态。

1. 静态参数检测

   • 公称力与力精度： 这是液压机核心的性能指标。检测通常采用标准测力仪（如应变式传感器）放置在压头与工作台之间进行直接加载测量。通过比对液压机压力表显示值与测力仪实测值，计算其力值精度与重复性精度。原理是基于传感器的弹性体在受力后产生形变，引起其上的应变片电阻变化，通过测量电桥输出信号即可换算得到实际力值。

   • 平行度与垂直度：

     • 滑块下平面与工作台上平面的平行度： 使用高精度水平仪或电子水平仪在空载及负载状态下，于工作台面不同位置进行测量。通过分析各点读数差值，评估滑块运动轨迹的平行精度。

     • 滑块运动轨迹对工作台面的垂直度： 将直角尺或自准直仪置于工作台上，千分表固定在滑块上并触测直角尺测量面。使滑块全程运动，千分表读数的大差值即为垂直度误差。

   • 工作台面平面度： 采用桥板与水平仪，或光学平直仪进行测量。通过节距法计算各点相对高度，按小条件原则评定平面度误差。

2. 动态性能检测

   • 空程下行与回程速度： 使用非接触式激光测速仪或位移传感器（如光栅尺）配合计时器，测量滑块在特定行程内的运动时间，计算平均速度。

   • 加压速度与保压性能：

     • 加压速度： 通过安装在主缸的压力传感器和位移传感器，记录在加压过程中压力与位移随时间的变化曲线，计算压力建立速率。

     • 保压性能： 在达到设定压力后，进入保压阶段。通过高精度压力传感器监测压力衰减情况，记录在规定时间内的压力下降值，评估液压系统的密封性与稳定性。

   • 噪音水平： 使用声级计在距液压机表面规定距离（如1米）的多个点位，按标准工况运行，测量A计权声压级，评估其噪音排放是否符合环保与劳动保护要求。

3. 安全性能检测

   • 安全防护装置效能： 检查光电保护装置、双手操作按钮、急停按钮、防护门联锁装置等是否灵敏可靠。通过模拟人体或肢体进入危险区域，验证光电保护是否能即时触发停机；测试急停按钮的响应时间与可靠性。

   • 液压系统安全阀设定值： 在系统管路中接入经过校准的精密压力表，缓慢升高系统压力，直至安全阀开启溢流，记录此时的压力值，与设定值进行比对。

   • 电气安全： 使用绝缘电阻测试仪测量带电部件与外壳间的绝缘电阻；使用接地电阻测试仪测量保护接地电路的连续性及电阻值，确保符合安全标准。

4. 关键元部件状态监测

   • 主液压缸： 检测内外泄漏、活塞杆表面磨损与划伤。内泄漏可通过保压性能间接反映；外泄漏通过目视检查。

   • 液压油品质： 取样检测油液的粘度、水分含量、酸值、清洁度（颗粒污染度）等，评估油液劣化程度。

   • 泵与马达： 使用振动分析仪、声学传感器检测异常振动与噪声，使用热成像仪监测轴承、壳体等关键部位的温度，进行故障预警。

二、 检测范围与应用领域

液压机的检测需求因其应用领域的不同而有所侧重。

1. 金属塑性成型领域： 包括锻造、冲压、挤压液压机。检测重点在于公称力、力精度、滑块平行度、速度控制精度及稳定性，以确保工件尺寸精度和模具寿命。

2. 粉末制品成型领域： 如粉末冶金、耐火材料压砖机。除基本力参数外，对保压性能、脱模力与脱模同步精度有极高要求。

3. 塑料与橡胶制品领域： 如SMC/BMC模压机。检测侧重于温度控制精度、移模定位精度、低速平稳性及排气动作的精确性。

4. 校直与拆装领域： 检测重点在于力显示精度和设备刚性，对于精校工艺，对微进给控制精度有特殊要求。

5. 工程机械与实验设备： 用于结构件测试的压力试验机，其力值精度、加载速率控制、数据采集系统的准确性是核心检测内容。

三、 检测标准与规范

液压机的检测活动需遵循国内外相关标准，确保结果的性与可比性。

• 标准：

  • ISO 8626: 气压与液压传动 - 缸 - 验收试验。

  • ISO 4412: 液压传动 - 元件及系统噪声测定规范。

  • ISO 13849-1: 机械安全 - 控制系统的安全相关部件。

• 中国标准（GB）与机械行业标准（JB）：

  • GB/T 5226.1: 机械电气安全 机械电气设备 第1部分：通用技术条件。

  • GB/T 23276: 液压机 噪声限值。

  • JB/T 3818: 液压机 技术条件。该标准规定了液压机的基本参数、精度、装配质量等技术要求。

  • JB/T 8609: 锻压机械 焊接件技术条件（涉及机架结构）。

  • GB/T 2611: 试验机 通用技术要求。

  • JJG 621: 液压千斤顶检定规程（适用于力值系统的校准原理）。

四、 主要检测仪器及其功能

1. 标准测力仪： 核心力值计量器具，通常为应变式传感器，配接高精度指示仪表，用于校准液压机的力显示系统。

2. 高精度压力传感器/校验仪： 用于在线或离线检测液压系统各点的压力，校准液压机自身的压力表及压力传感器。

3. 位移传感器： 包括光栅尺、磁栅尺、LVDT（线性可变差动变压器）等，用于精确测量滑块位移、速度及定位精度。

4. 数据采集系统： 同步采集力、位移、压力、温度等多路信号，用于动态性能分析、曲线绘制与报告生成。

5. 水平仪与电子水平仪： 用于检测工作台平面度、滑块平行度等几何精度。

6. 声级计： 用于测量液压机运行时的噪声水平。

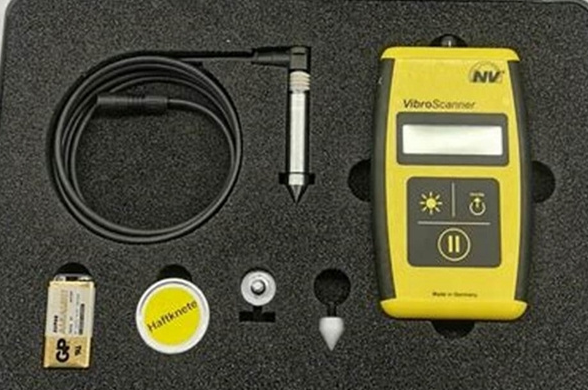

7. 振动分析仪： 用于监测泵、马达等旋转部件的机械状态，进行故障诊断。

8. 热成像仪： 非接触式检测电气接头、液压元件、轴承等部位的异常温升。

9. 绝缘电阻测试仪/接地电阻测试仪： 用于电气安全性能的检测。

10. 油液污染度检测仪： 通过颗粒计数法或显微镜法，定量分析液压油的清洁度等级。

结论

系统、科学的检测是保障液压机性能、精度、安全与可靠性的基石。随着传感技术、数据采集与处理技术的进步，液压机的检测正从周期性、离线检测向在线监测、预测性维护方向发展。建立完善的检测体系，严格依据标准规范执行，并合理运用先进的检测仪器，对于提升液压装备的整体技术水平与使用寿命具有至关重要的意义。
