护栏板检测

护栏板检测技术综述

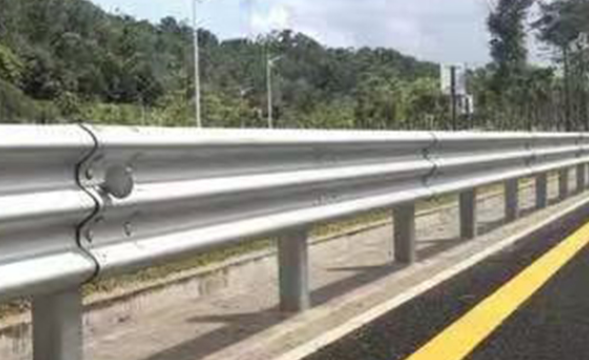

护栏板作为重要的交通安全设施，其性能直接关系到道路安全防护效果。为确保护栏板在产品出厂、工程验收及在役使用阶段均能满足设计要求，必须实施系统化、标准化的检测。完整的护栏板检测体系涵盖材料性能、力学特性、防腐质量及几何尺寸等多个维度。

一、 检测项目与方法原理

护栏板的检测项目主要分为以下几类：

1. 材料性能检测

   • 力学性能检测：

     • 拉伸试验：依据标准制备试样，在万能试验机上施加轴向拉力，直至试样断裂。测定抗拉强度、屈服强度、断后伸长率等参数，评估材料的强度与塑性。

     • 弯曲试验：将试样绕一定直径的弯心弯曲至规定角度，检查受弯部位是否存在裂纹，评价材料的工艺成型性能。

   • 化学成分分析：采用光谱分析法，通过激发试样表面产生特征光谱，测定碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）等元素的含量，确保材料牌号符合标准。

2. 几何尺寸与外观质量检测

   • 尺寸测量：使用卡尺、千分尺、卷尺、超声波测厚仪等工具，精确测量护栏板的板厚、波高、波宽、长度、安装孔位置等关键尺寸。

   • 外观检查：通过目视或低倍放大镜观察，检查表面是否存在气泡、裂纹、疤痕、折叠、压痕等影响使用性能的缺陷。

3. 防腐层质量检测

   • 镀层检测：

     • 附着量测定：采用重量法，通过溶解基体金属，称量镀锌层单位面积的质量（g/m²），或使用磁性测厚仪直接测量镀层厚度并换算。

     • 均匀性试验：将试样浸入硫酸铜溶液中，按规定次数浸泡后，观察表面镀铜现象，评估镀层分布的均匀性。

     • 附着性试验：使用锤击试验装置，以特定力度敲击镀层表面，观察镀层是否出现起皮、剥离或凸起现象。

   • 涂层检测：

     • 涂层厚度：使用磁性或涡流测厚仪，在构件表面多点测量取平均值。

     • 涂层附着力：常用划格法，用刀具在涂层上划出方格，贴上胶带快速撕拉，观察涂层脱落情况。

     • 涂层均匀性：通过肉眼观察涂层表面是否光滑平整，有无流挂、漏涂、色泽不均等现象。

     • 耐化学腐蚀性：进行中性盐雾试验，将试样置于盐雾箱中，模拟恶劣环境，评估其耐腐蚀能力。

4. 力学性能与实车碰撞检测

   • 部件力学性能：对护栏板、立柱、防阻块等单独部件进行静态载荷试验，验证其刚度与强度。

   • 足尺实车碰撞试验：这是评价护栏防护等级的终手段。按照标准规定的碰撞条件（车辆质量、碰撞速度、碰撞角度），进行实车碰撞。通过高速摄像、加速度传感器等设备，分析车辆的运行轨迹、乘员风险指标（如加速度）及护栏的阻挡与缓冲功能。

二、 检测范围与应用领域

护栏板检测贯穿其全生命周期，服务于多个领域：

1. 生产制造领域：原材料入厂检验、生产过程质量控制、成品出厂检验。

2. 工程建设领域：产品进场验收、安装过程质量监控、交竣工验收。

3. 在役运营与维护领域：定期安全检查、事故后损伤评估、维护更换决策支持。

4. 特定应用场景：

   • 高速公路与各级公路：重点检测高防护等级护栏（如A级、SB级）的力学性能与防腐质量。

   • 城市道路：除安全性外，对护栏的美观性及涂层外观质量要求较高。

   • 特殊桥梁与路段：针对桥梁护栏、中央分隔带护栏等，需进行专项的防撞能力验证。

   • 铁路：铁路护栏更注重结构的稳定性和耐久性。

三、 检测标准与规范

护栏板检测严格遵循国内外标准，确保结果的性与可比性。

1. 中国标准

   • 产品标准：GB/T 31447《波形梁钢护栏》、GB/T 31439《缆索护栏》、JT/T 281《公路波形梁钢护栏》等，规定了产品分类、技术要求、试验方法和检验规则。

   • 防腐标准：GB/T 18226《公路交通工程钢构件防腐技术条件》，详细规定了热浸镀锌、涂塑等防腐层的技术要求与检测方法。

   • 工程与验收标准：JTG F80/1《公路工程质量检验评定标准》、JTG/T F83-01《高速公路护栏安全性性能评价标准》，规定了现场安装质量与安全性能的验收准则。

   • 实车碰撞标准：JTG B05-01《公路护栏安全性能评价标准》，是进行护栏安全性能评价和实车碰撞试验的核心依据。

2. 标准

   • 美国标准：AASHTO M180（护栏板产品规范）、AASHTO LRFD Bridge Design Specifications（包含护栏碰撞荷载要求）。实车碰撞测试主要遵循NCHRP Report 350或更新的MASH（Manual for Assessing Safety Hardware）准则。

   • 欧洲标准：EN 1317系列标准《道路约束系统》，是欧洲全面的护栏系统测试与认证标准，详细规定了 containment level、working width、impact severity 等性能等级的测试方法。

   • 标准化组织：ISO相关标准，如ISO 1461（热浸镀锌）等，也为材料与防腐检测提供参考。

四、 主要检测仪器与设备

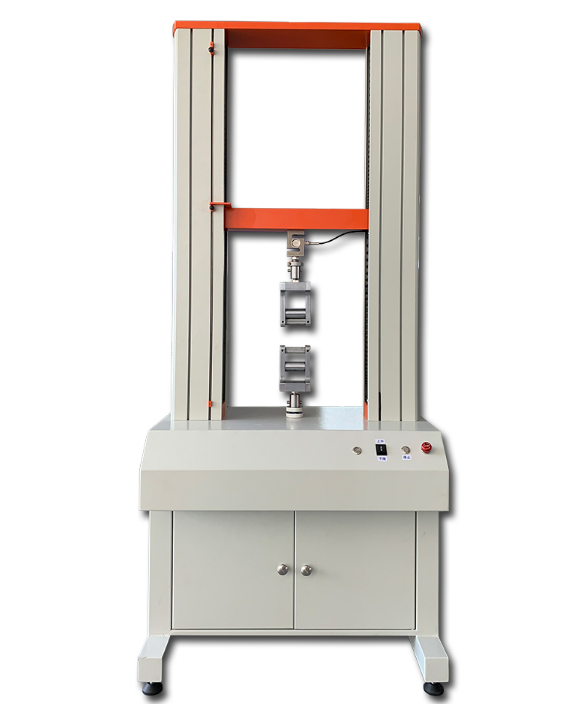

1. 万能材料试验机：用于进行拉伸、弯曲、压缩等力学性能试验，是材料性能检测的核心设备。

2. 光谱分析仪：用于快速、精确地分析金属材料的化学成分。

3. 涂层测厚仪：包括磁性法和涡流法，用于无损测量金属基体上的镀层或涂层厚度。

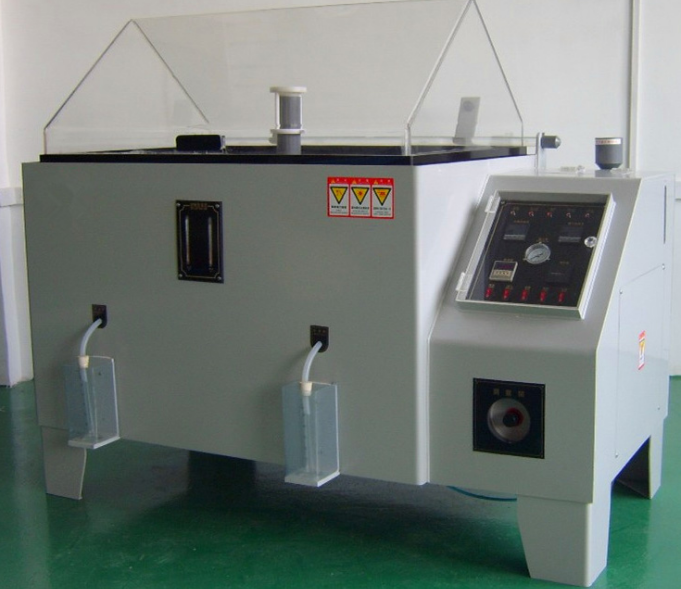

4. 盐雾腐蚀试验箱：模拟海洋性或工业性大气环境，用于评估护栏板及其防腐层的耐腐蚀性能。

5. 电子天平：用于重量法测定镀层附着量，要求精度高。

6. 实车碰撞测试系统：一套综合性系统，包括试验车辆、牵引系统、高速摄像系统、数据采集系统（测量加速度、应变等）及假人，是验证护栏动态防护性能的关键设备。

7. 常规计量器具：游标卡尺、千分尺、钢卷尺、超声波测厚仪等，用于几何尺寸的精确测量。

结论

护栏板检测是一项多学科交叉的系统工程，涉及材料科学、力学、腐蚀科学与交通安全工程。建立并严格执行从原材料到实车碰撞的全流程检测体系，是保障护栏产品质量、提升道路安全水平不可或缺的技术支撑。随着新材料、新工艺的出现，护栏板的检测技术也将不断发展和完善。
