静电服检测技术规范与实践

静电服，作为工业生产、电子制造、医药卫生及航空航天等领域不可或缺的功能性防护装备，其性能的可靠性直接关系到产品质量与生产安全。为确保静电服持续有效地发挥静电耗散与屏蔽功能，必须依据科学的标准、采用精密的仪器、执行严格的检测流程。

一、 检测项目与方法原理

静电服的检测核心在于评估其静电性能，主要包括点对点电阻、表面电阻、电荷衰减性能及摩擦带电压等关键指标。

1. 点对点电阻与表面电阻检测

   • 检测方法：通常采用三电极系统（两个测量电极，一个保护环电极）或平行电极法。将电极按规定压力和间距置于织物表面，通过高阻计施加规定的测试电压（如10V或100V），测量流经样品的微弱电流，依据欧姆定律计算电阻值。

   • 原理：该方法是评估静电服材料导电性的直接手段。点对点电阻反映了电流流经织物表面特定两点间的难易程度；表面电阻则是在给定边长下，电流从一个电极流经材料表面到另一个电极的电阻。电阻值的高低直接决定了服装是导电型、静电耗散型还是绝缘型。

2. 电荷衰减性能检测

   • 检测方法：将样品置于特定环境条件下（如相对湿度25%±5%，温度23℃±2℃）进行平衡。使用高压电源通过电极对样品表面进行充电至预定电压（如±1000V至±5000V），随后断开高压源，通过非接触式静电电压表监测样品表面电压衰减至初始值10%（或50%）所需的时间。

   • 原理：该测试模拟了服装在实际工作中积累静电荷后，电荷通过材料自身及周围环境消散的快慢。衰减时间越短，表明材料的静电耗散能力越强，能更快地消除静电危害。

3. 摩擦带电压检测

   • 检测方法：使用标准摩擦布（如尼龙、棉）在规定的压力和速度下与静电服样品进行摩擦，随后迅速将样品移入法拉第筒或置于非接触式静电电压表前，测量其产生的静电压值。

   • 原理：此方法模拟人体穿着服装活动时，与其它物体或服装自身摩擦产生静电的难易程度。产生的静电压越低，说明服装的抗静电性能越好，从源头上抑制了静电的产生。

4. 服装整体电阻检测（系统电阻）

   • 检测方法：将静电服穿着于标准人体模型上，或将服装的所有导电部件（如衣身、袖子）通过电极连接。一个电极连接于服装的指定点（如胸前），另一个电极接地或连接于袖口等指定点，测量整个服装回路的电阻。

   • 原理：该测试评估了服装作为一个完整系统的导电性能，确保电荷能够通过服装及接地的导电纤维、导电丝等构成的通路有效地泄放至大地。

二、 检测范围与应用需求

不同应用领域对静电服的性能要求存在显著差异，检测范围与侧重点亦有所不同。

• 电子行业：尤其是集成电路、液晶面板等微电子制造领域，对静电极为敏感。检测重点在于极低的摩擦带电压和快速的电荷衰减，确保服装不会产生并积累足以击穿精密元件的静电荷。通常要求点对点电阻在10^5Ω至10^11Ω之间。

• 石油化工与航空航天：存在易燃易爆气体或粉尘的环境。检测核心是确保静电服能安全地将人体静电导走，防止放电火花引燃爆炸物。重点关注服装整体电阻的稳定性和可靠性，电阻范围通常控制在10^5Ω至10^9Ω。

• 医药与生物科技：在无菌洁净室中，既要控制静电以避免吸附尘埃微粒，又要防止因服装静电干扰精密仪器。检测项目需兼顾电阻性能和洁净性能（如发尘率）。

• 爆炸物处理与军事应用：对静电防护等级要求高，通常要求服装具备静电屏蔽功能。检测时不仅关注电阻和衰减，还可能涉及在强静电场下的屏蔽效能测试。

三、 检测标准与规范

静电服检测严格遵循国内外标准，确保检测结果的性与可比性。

• 标准：

  • IEC 61340-5-1：电子元器件静电防护体系的基础标准，其对静电防护服装（EPA服装）的点对点电阻、系统电阻等有明确要求和测试方法。

  • ANSI/ESD S20.20：美国静电放电协会制定的静电防护体系标准，被电子制造业广泛采纳，其对服装的检测要求与IEC标准相协调。

• 中国标准：

  • GB 12014-2019《防护服装 防静电服》：这是中国针对防静电服的强制性产品标准。它详细规定了防静电服的技术要求、测试方法、检验规则及标识。其中明确规定了带电电荷量（通常要求≤0.6μC/件）、点对点电阻等核心指标。

  • GB/T 24249-2009《防静电洁净织物》：对用于制作洁净室静电服的织物，规定了其静电性能和洁净度指标的测试方法。

• 行业与团体标准：

  • SJ/T 11090-2016《电子工业用合成纤维防静电绸性能及测试方法》等电子行业标准，对服装面料的电阻、摩擦带电压等有更细致的行业规定。

四、 主要检测仪器与设备

精确的检测结果依赖于高精度的专用仪器。

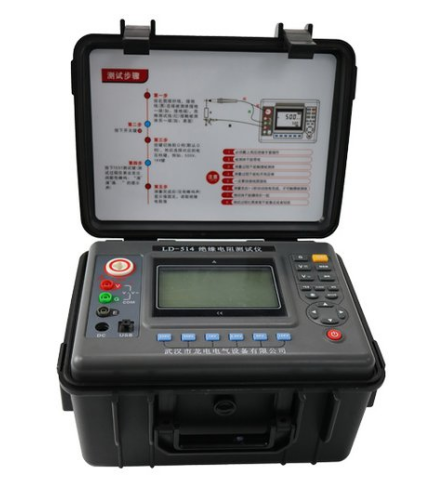

1. 高阻计/静电电阻测试仪：核心设备，用于测量点对点电阻、表面电阻和系统电阻。必须具备高输入阻抗、高精度和稳定的测试电压输出功能，测量范围通常需覆盖10^3Ω至10^13Ω。配备标准重量的平行板电极或三电极系统。

2. 电荷衰减测试仪：自动化程度较高的设备，集成了高压充电单元、非接触式静电电压探头、样品平台和计时系统。能够自动完成充电、监测和衰减时间计算，确保测试的重复性和准确性。

3. 静电电压表/法拉第筒：用于测量摩擦带电压或残余电压。非接触式静电电压表可直接读取样品表面的静电位。法拉第筒则通过测量感应电荷来计算样品所带的总静电荷量，是测量“带电电荷量”的经典设备。

4. 摩擦带电机：模拟标准摩擦条件的装置，通常由摩擦布、摩擦棒（或滚筒）及驱动机构组成，能保证摩擦压力、速度和次数的一致性。

5. 环境试验箱：由于静电性能受温湿度影响显著，所有电阻类和衰减类测试必须在标准规定的恒温恒湿环境（如23±1℃，25±5% RH或其它指定条件）下进行，因此可控温湿度的环境试验箱是必备的辅助设备。

综上所述，静电服的检测是一个多维度、系统化的科学评价过程。通过严格遵循标准规范，运用精密仪器对关键性能参数进行全面测量，才能准确评估其防护效能，为各行业安全生产与产品质量提供坚实保障。定期进行检测与维护，是确保静电服性能持续达标的关键。
