PCB检测

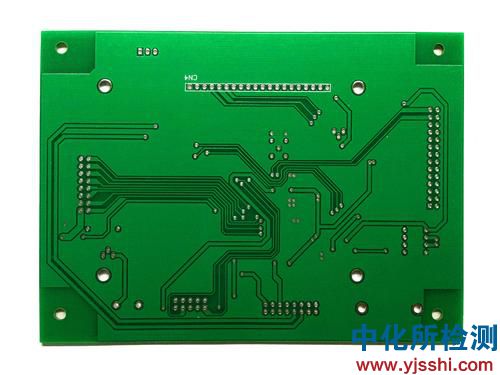

PCB（Printed Circuit Board，印制电路板）作为电子设备的核心组件，其质量直接影响产品的性能和可靠性。在PCB制造过程中，检测环节是确保良品率的关键步骤。本文将系统梳理PCB检测的核心项目，涵盖从原材料到成品的全流程质量控制重点。

一、外观检测（Visual Inspection）

外观检测是PCB质量控制的基础环节，通过肉眼或自动化设备对板面缺陷进行筛查：

1. 线路缺陷检测
   • 短路（Short Circuit）与断路（Open Circuit）
   • 线路宽度/间距是否符合设计规范（如小线宽≥3mil）
   • 铜箔剥离、毛刺、缺口等异常
2. 焊盘与孔位检测
   • 焊盘氧化、污染或偏移
   • 钻孔位置偏差（孔径公差±0.05mm）
   • 孔壁粗糙度（影响电镀质量）
3. 表面处理检测
   • 阻焊层（Solder Mask）覆盖完整性
   • 字符印刷清晰度（丝印偏移≤0.1mm）
   • 表面涂覆（如OSP、沉金、喷锡）均匀性
4. 自动化光学检测（AOI）
   • 采用高分辨率相机（5μm精度）扫描比对设计文件
   • AI算法识别漏检缺陷（如微裂纹、气泡）

二、电气性能检测

验证PCB的电气连通性与信号完整性：

1. 通断测试（Continuity Test）
   • 飞针测试仪（Flying Probe）或针床测试（Bed of Nails）检测开路/短路
   • 阻抗测试（阻抗控制板需测量±10%误差）
2. 耐压测试（Hi-POT Test）
   • 施加500V-1500V高压，检测层间绝缘性
   • 漏电流阈值通常≤10mA
3. 信号完整性测试
   • 高频板需进行TDR（时域反射仪）测试
   • 串扰（Crosstalk）和延时（Skew）分析

三、工艺与结构检测

1. 焊接工艺检测
   • 焊点强度测试（推拉力≥5N）
   • BGA焊点X-Ray检测（空洞率≤25%）
   • 波峰焊/回流焊温度曲线验证
2. 层压结构检测
   • 层间对准度（多层板偏移≤0.075mm）
   • 分层（Delamination）与起泡（Blister）测试
   • 热应力测试（288℃浸锡10秒无分层）
3. 微切片分析（Cross-Section）
   • 切片研磨后显微镜观测镀铜均匀性（孔铜≥25μm）
   • 内层铜厚、介质层厚度测量

四、环境可靠性测试

模拟极端工况验证PCB长期稳定性：

1. 温度循环测试
   • -55℃~125℃循环1000次，检测材料膨胀系数匹配性
2. 湿热测试
   • 85℃/85%RH环境持续168小时，评估吸湿变形
3. 机械应力测试
   • 振动测试（10-2000Hz随机振动）
   • 冲击测试（1500G，6次冲击）
4. 盐雾测试
   • 5% NaCl溶液喷雾96小时，检测镀层耐腐蚀性

五、材料特性检测

1. 基材性能分析
   • 玻璃化转变温度（Tg值≥140℃）
   • 介电常数（Dk）与损耗因子（Df）测量
2. 镀层质量检测
   • 镀金层厚度（0.05-0.1μm）
   • 锡铅合金比例（Sn63/Pb37）
3. 化学污染检测
   • 离子残留量（Na⁺≤1.56μg/cm²）
   • 表面有机物污染（通过IPC-TM-650标准）

六、特殊应用检测（高阶要求）

1. 高密度互连（HDI）板检测
   • 微孔（≤0.1mm）填孔率检测
   • 任意层互连（ALIVH）对位精度
2. 柔性板（FPC）检测
   • 弯折寿命测试（MIT标准≥10万次）
   • PI基材耐高温性（长期工作温度≥200℃）
3. 高频高速板检测
   • 介电材料Dk/Df随频率变化曲线
   • 插入损耗（≤0.5dB/inch@10GHz）

检测技术发展趋势

1. AI辅助检测系统：通过深度学习算法提升缺陷分类准确率（可达99.7%）
2. 3D X-Ray断层扫描：实现BGA、QFN封装内部结构的无损检测
3. 在线实时监测（SPC）：生产过程中同步采集数据预防批量不良

结语

PCB检测需覆盖设计验证、过程控制、成品检验全流程。随着电子产品向高密度、高频化发展，检测项目正朝着智能化、高精度方向演进。企业需根据产品等级（消费级/工业级/军规级）制定差异化的检测方案，同时结合IPC-A-600、IPC-6012等标准体系，构建完整的质量闭环管理。

（全文约1800字，完整技术细节需参考IPC、JIS等行业标准文件）
