高强度螺栓检测

高强度螺栓检测项目详解

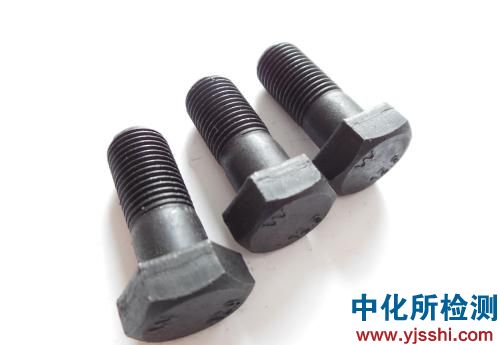

高强度螺栓是建筑、桥梁、机械等关键结构中承受高载荷的核心连接件，其可靠性直接关系到整体结构的安全。为确保其性能符合要求，需进行系统化检测。以下为高强度螺栓检测的核心项目及详细内容：

一、外观检测

• 检测内容：表面裂纹、毛刺、锈蚀、镀层脱落、螺纹损伤等。
• 方法：目视检查（配合放大镜或内窥镜）、表面探伤（如磁粉检测）。
• 标准：GB/T 5779.1-2000（螺纹缺陷）、ISO 6157-3（表面质量）。
• 注意：螺纹根部易出现微裂纹，需重点检查。

二、尺寸精度检测

• 检测内容：螺栓直径、长度、螺纹中径、螺距、头部厚度等。
• 方法：千分尺、卡尺、螺纹规、投影仪测量。
• 标准：GB/T 3103.1-2002（公差要求）。
• 注意：螺纹精度影响预紧力分布，需严格符合公差等级（如6g/6H）。

三、材料性能检测

1. 化学成分分析
   • 方法：光谱分析（OES）、X射线荧光（XRF）。
   • 标准：ASTM A962（钢材成分要求）。
2. 机械性能测试
   • 抗拉强度：万能试验机测试至断裂（GB/T 3098.1-2010）。
   • 屈服强度：测量0.2%塑性变形应力值。
   • 硬度：洛氏硬度计（HRC）或布氏硬度计（HBW），避免过度压损表面。
   • 冲击韧性：夏比冲击试验（低温环境用螺栓需额外测试）。

四、扭矩系数与预紧力检测

• 检测内容：扭矩系数（K=T/(F·d)）、预紧力偏差。
• 方法：扭矩试验机施扭至预定值，测量轴向力。
• 标准：GB/T 16823.3-2010（K值范围通常为0.10~0.15）。
• 注意：润滑状态需与实际工况一致，防止系数失真。

五、表面处理检测

• 镀层厚度：磁性测厚仪或涡流仪（GB/T 4956-2003）。
• 耐腐蚀性：盐雾试验（如72小时中性盐雾，ISO 9227）。
• 氢脆风险：电镀后48小时内进行200℃去氢处理，并通过延迟断裂试验评估。

六、防松性能测试

• 振动试验：模拟高频振动（如DIN 65151标准），检测预紧力衰减率。
• 方法：振动台施加横向或轴向振动，记录残余预紧力。
• 合格标准：振动后预紧力损失不超过10%~15%。

七、无损检测（NDT）

1. 超声波检测：检测内部裂纹、夹杂（适用于大直径螺栓）。
2. 磁粉检测：表面及近表面缺陷（适用于铁磁性材料）。
3. 渗透检测：非磁性材料表面开口缺陷。

• 标准：JB/T 4730-2005（无损检测规程）。

八、疲劳性能测试（特殊要求）

• 方法：高频疲劳试验机施加交变载荷，记录失效循环次数。
• 应用：桥梁、风电等动态载荷场合。
• 标准：ISO 3800-1993（紧固件疲劳试验）。

检测流程建议

1. 外观→尺寸→材料→力学性能→扭矩系数→表面处理→防松→无损检测
2. 记录与判定：数据比对标准，不合格品隔离并分析原因。

结语

高强度螺栓检测是确保工程安全的核心环节，需结合多维度项目综合评估。随着智能化检测技术的发展（如AI视觉识别裂纹、自动化扭矩控制），检测效率和精度将进一步提升。严格遵循标准、针对性选择检测方法，方能保障螺栓在极端工况下的可靠服役。
