耐酸砖检测

耐酸砖检测技术与质量控制要点

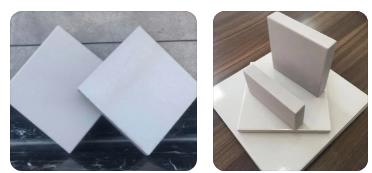

耐酸砖作为化工、冶金、制药等腐蚀性环境中的核心防护材料，其性能直接影响设备使用寿命及生产安全性。本文针对耐酸砖的关键检测指标展开技术解析，为工程选材提供科学依据。

一、核心检测项目体系

（1）外观质量检测 采用目视检测法检查表面裂纹、缺角、釉面剥落等缺陷，使用游标卡尺测量缺陷尺寸。根据GB/T 8488-2008规定，裂纹宽度＞0.5mm、缺角深度＞5mm即为不合格品。

（2）尺寸偏差检测 使用激光测距仪进行三维尺寸测量，重点控制长度（230/150/300mm）、宽度（113/75/200mm）、厚度（40/30/65mm）三类规格的尺寸公差。厚度偏差允许值±1.5%，平面翘曲度≤0.8%。

（3）耐酸性检测 执行GB/T 176-2017标准，采用混合酸液（硫酸:盐酸:硝酸=5:3:2）浸泡法。将试样置于40±2℃酸液中240小时后，质量损失率≤0.5%为合格。试验后需进行显微硬度测试，硬度下降值不得超过初始值的15%。

（4）物理机械性能检测

• 抗压强度测试：使用微机控制压力试验机，加载速率0.5MPa/s，标准要求≥80MPa
• 吸水率测定：真空饱水法测定，要求≤0.5%
• 热稳定性试验：300℃急冷至20℃循环5次无裂纹
• 耐磨性测试：按GB/T 3810.6-2016，磨轮压力4.9N，转数600转后体积损失≤200mm³

（5）耐腐蚀深度检测 采用金相剖面法，将腐蚀后的试样切割抛光，使用金相显微镜测量腐蚀层厚度。允许值：一级品≤0.8mm，合格品≤1.2mm。

二、检测质量控制要点

1. 环境控制：耐酸试验需在防腐蚀实验室进行，温度波动±1℃，湿度45-55%RH
2. 仪器校验：压力试验机每3个月进行力值校准，激光测距仪校准周期不超过6个月
3. 取样规范：每批次随机抽取20块，采用对角线取样法，试样尺寸100×100×10mm
4. 数据修正：检测结果需进行温度补偿，抗压强度值需换算至标准温度20℃下的数值

三、常见质量问题分析

（1）釉面微裂纹：主要源于烧成温度曲线控制不当，当窑温波动超过±15℃时，裂纹发生率提高40% （2）耐酸性能衰减：SiO₂含量＜65%时，耐腐蚀性能显著下降，建议控制原料中SiO₂含量≥70% （3）尺寸变形超标：模具磨损量＞0.1mm时，产品合格率下降至83%，需建立模具寿命管理制度

通过建立包含外观、物理、化学性能的全方位检测体系，可有效控制耐酸砖质量。建议生产企业配备X射线荧光光谱仪进行原料成分分析，配合在线尺寸检测系统，实现质量控制的数字化升级。检测机构应定期参加 组织的能力验证，确保检测数据的互认性。
