氧化铝陶瓷材料检测技术综述

氧化铝陶瓷作为先进结构陶瓷的典型代表，凭借其高硬度、优异的耐磨性、耐腐蚀性、良好的绝缘性能以及高温稳定性，在机械、电子、化工、医疗及航空航天等领域得到了广泛应用。为确保其满足各应用场景下严苛的性能要求，建立一套科学、系统、精确的检测体系至关重要。。

1. 物理性能检测

• 密度与孔隙率：

  • 阿基米德法（排水法）： 这是常用的方法。其原理是基于阿基米德定律，通过测量陶瓷样品在空气中的质量（M1）和浸入液体（通常为去离子水或煤油）中的表观质量（M2），结合液体的密度（ρ_l），计算出样品的体积密度和表观孔隙率。计算公式为：体积密度 ρ_b = M1 × ρ_l / (M1 - M2)。

  • 气体置换法（真密度法）： 使用气体（如氦气）置换原理的专用仪器进行测量。由于氦气分子极小，能渗入开孔中，因此测得的是材料的真密度（骨架密度）。通过对比体积密度和真密度，可以计算出总孔隙率。

• 表面粗糙度：

  • 触针式轮廓仪： 使用金刚石探针在样品表面划过，通过传感器记录探针在垂直方向的位移，从而绘制出表面轮廓曲线，并计算出Ra（算术平均偏差）、Rz（大高度）等参数。

• 尺寸与形位公差：

  • 三坐标测量机（CMM）： 利用探针系统精确探测工件表面空间坐标点，通过软件进行几何元素（如圆、柱、面）的拟合与评价，实现复杂尺寸和形位公差（如圆度、平面度、同轴度）的高精度测量。

2. 力学性能检测

• 硬度：

  • 维氏硬度（HV）： 使用正四棱锥体金刚石压头，在特定试验力（F）下压入样品表面，保持一段时间后卸除试验力，测量压痕对角线长度（d）。维氏硬度值通过公式 HV = 0.1891 F / d² 计算得出。该方法适用于从烧结体到涂层等各种形态的氧化铝陶瓷。

  • 洛氏硬度（HRA）： 采用金刚石圆锥压头，先施加初试验力，再施加主试验力，然后恢复初试验力，以压痕深度差来计算硬度值。适用于较厚、刚性好的样品。

• 断裂韧性：

  • 压痕法（IM）： 在维氏硬度压痕测试的基础上，测量压痕裂纹的长度（c）。通过特定的经验公式（如Anstis公式：K_IC = 0.016 (E/H)^(1/2) · (F / c^(3/2))）计算断裂韧性（K_IC）。该方法简便快捷，但精度相对较低，适用于工艺对比和初步评价。

  • 单边切口梁法（SENB）： 将带有预制裂纹的矩形截面长条试样进行三点弯曲测试，直至断裂。根据大断裂载荷、试样尺寸和预制裂纹深度，通过标准公式计算K_IC。此方法结果更接近真实值，是标准测试方法。

• 抗弯强度：

  • 三点弯曲/四点弯曲法： 将条形试样置于特定跨距的支座上，在跨中（三点弯曲）或两个对称位置（四点弯曲）施加集中载荷直至试样断裂。通过记录的断裂载荷和试样尺寸，计算弯曲强度（σ_f）。四点弯曲能更好地反映材料的本体性能，因为它测试的是一段区域内的大恒定弯矩。

3. 热学性能检测

• 热膨胀系数（CTE）：

  • 推杆式热膨胀仪： 将样品置于炉体中，一端固定，另一端与推杆相连。在程序控温下，样品随温度变化发生长度变化，推动推杆，该位移量被高精度传感器（如LVDT）检测。通过测量长度变化量与原始长度和温度变化的关系，计算出平均热膨胀系数。

• 导热系数：

  • 激光闪射法（LFA）： 使用激光脉冲瞬间照射样品前表面，通过红外探测器测量样品背面温度随时间的变化曲线（温升曲线）。通过分析该曲线，可同时计算出材料的热扩散系数（α）。再结合之前测得的体积密度（ρ）和比热容（Cp），通过公式 λ = α · ρ · Cp 计算出导热系数（λ）。

4. 电学性能检测

• 体积电阻率与介电性能：

  • 高阻计/静电计： 在样品两侧制备电极，施加直流电压（V），测量流过样品的微弱电流（I），根据样品尺寸计算体积电阻率（ρ_v = (V/I) · (S/d)，其中S为电极面积，d为样品厚度）。

  • LCR测量仪/阻抗分析仪： 在一定的频率和电压下，测量样品的电容（C）和损耗角正切（tanδ）。通过计算可得到介电常数（ε_r）和介电损耗。

5. 微观结构分析

• X射线衍射（XRD）： 利用X射线在晶体中的衍射效应，分析材料的物相组成、晶体结构、结晶度和残余应力。

• 扫描电子显微镜（SEM）： 利用聚焦电子束扫描样品表面，通过探测电子与样品相互作用产生的二次电子、背散射电子等信号，获得样品表面微观形貌的高分辨率图像。结合能谱仪（EDS）可进行微区元素成分分析。

二、 检测范围与应用需求

不同应用领域对氧化铝陶瓷的性能要求侧重点不同，检测范围因此具有明确的针对性。

• 机械密封与耐磨部件： 重点检测硬度、断裂韧性、抗弯强度、密度和表面粗糙度。高硬度和高韧性是保证耐磨性和抗冲击性的关键。

• 电子陶瓷与基板： 重点关注介电常数、介电损耗、体积电阻率、导热系数及热膨胀系数（需与芯片材料匹配）。此外，表面平整度和金属化层的结合强度也是关键检测项目。

• 生物医用陶瓷（如人工关节）： 除常规力学性能外，必须进行生物相容性检测（依据ISO 10993系列标准），并对表面形貌（如孔隙率、粗糙度）进行严格控制以促进骨整合。

• 高温结构件（如炉管、坩埚）： 核心检测项目为高温抗弯强度、热震稳定性、导热系数和热膨胀系数。长期高温下的蠕变性能也是重要评价指标。

• 耐腐蚀部件： 需在特定腐蚀介质（酸、碱、熔融金属）中进行腐蚀试验，检测其腐蚀速率和强度衰减。

三、 检测标准

为确保检测结果的准确性、可比性和性，检测过程需严格遵循国内外相关标准。

• 标准：

  • ASTM (美国材料与试验协会)： C1161（陶瓷材料室温抗弯强度测试），C1327（陶瓷材料维氏硬度测试），C1421（陶瓷材料断裂韧性测试），C373（陶瓷白坯体表观孔隙率、体积密度测试），E1461（用激光闪射法测定热扩散率）。

  • ISO (标准化组织)： ISO 18757（细陶瓷弹性模量测试），ISO 14704（细陶瓷室温抗弯强度测试），ISO 18756（陶瓷材料断裂韧性测试-单边切口梁法），ISO 17562（精细陶瓷热膨胀系数测试）。

• 国内标准：

  • GB/T (标准)： GB/T 6569（精细陶瓷弹性模量测试），GB/T 10700（精细陶瓷维氏硬度测试），GB/T 23806（精细陶瓷断裂韧性测试-单边预裂纹梁法），GB/T 25995（精细陶瓷密度和表观孔隙率测试），GB/T 22588（用激光闪射法测定热扩散率）。

  • JC/T (建材行业标准)： 针对传统氧化铝陶瓷制品，也有一系列标准，如JC/T 848.2（耐磨氧化铝陶瓷）等。

四、 检测仪器

完成上述检测项目需依赖一系列高精度专用仪器。

• 材料试验机： 用于进行抗弯强度、压缩强度等力学测试，配备高精度载荷传感器和位移传感器。

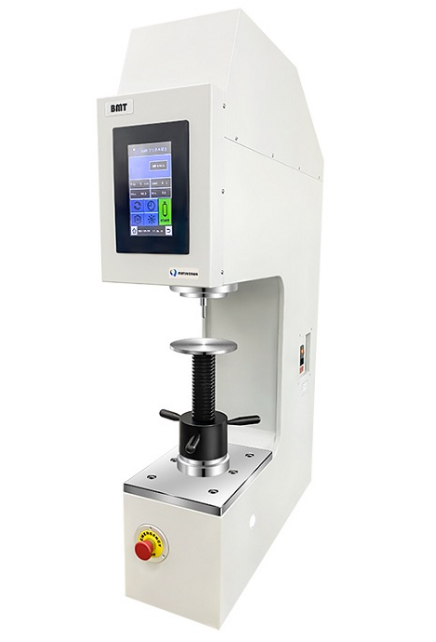

• 硬度计： 主要包括维氏硬度计和洛氏硬度计，配备相应的金刚石压头和光学测量系统。

• 热分析仪器：

  • 热膨胀仪： 用于测量材料的热膨胀系数和烧结曲线。

  • 激光导热仪： 用于快速、精确测量材料的热扩散系数和导热系数。

• 密度分析仪：

  • 电子密度天平： 基于阿基米德原理，自动化完成密度和孔隙率测量。

  • 真密度分析仪： 采用气体置换法，精确测量材料的骨架密度。

• 表面形貌与微观结构分析仪器：

  • 表面轮廓仪/粗糙度仪： 用于定量评价表面粗糙度。

  • 扫描电子显微镜（SEM）： 用于观察材料的微观结构、晶粒尺寸、气孔分布及断口形貌。

  • X射线衍射仪（XRD）： 用于物相定性、定量分析。

• 电性能测试仪器：

  • 高阻计： 用于测量高绝缘材料的体积和表面电阻率。

  • 阻抗分析仪： 用于在宽频率范围内测量材料的介电常数和介电损耗。

结论

氧化铝陶瓷的性能检测是一个多维度、系统性的科学评价过程。它贯穿于材料研发、生产质量控制及终产品验证的全生命周期。通过综合运用各类物理、力学、热学、电学检测方法，并严格参照国内外标准，使用高精度的检测仪器，才能全面、准确地表征氧化铝陶瓷的性能指标，为其在特定领域的成功应用提供坚实的数据支撑和技术保障。随着新材料和新应用的不断涌现，氧化铝陶瓷的检测技术也将持续向着更高精度、更率及更全面的原位实时检测方向发展。
